Argo 1.0 Flex 53/57kW de 06/2017 a 2021 - Firefly - IAW 10GF
com Oficina Demo
Estou com uma falha na borboleta. Como posso testar o TPS1?
🔧 INFORMAÇÃO TÉCNICA — TESTE DO TPS1
✅ RESUMO TÉCNICO
No Argo 1.0 Flex Firefly com gerenciamento IAW 10GF, o TPS1 utiliza o terminal 01 como sinal, o terminal 02 como alimentação de referência e o terminal 06 como massa do sensor. O primeiro passo é confirmar a alimentação de 5 V e, em seguida, medir o sinal TPS1 com o pedal não acionado.

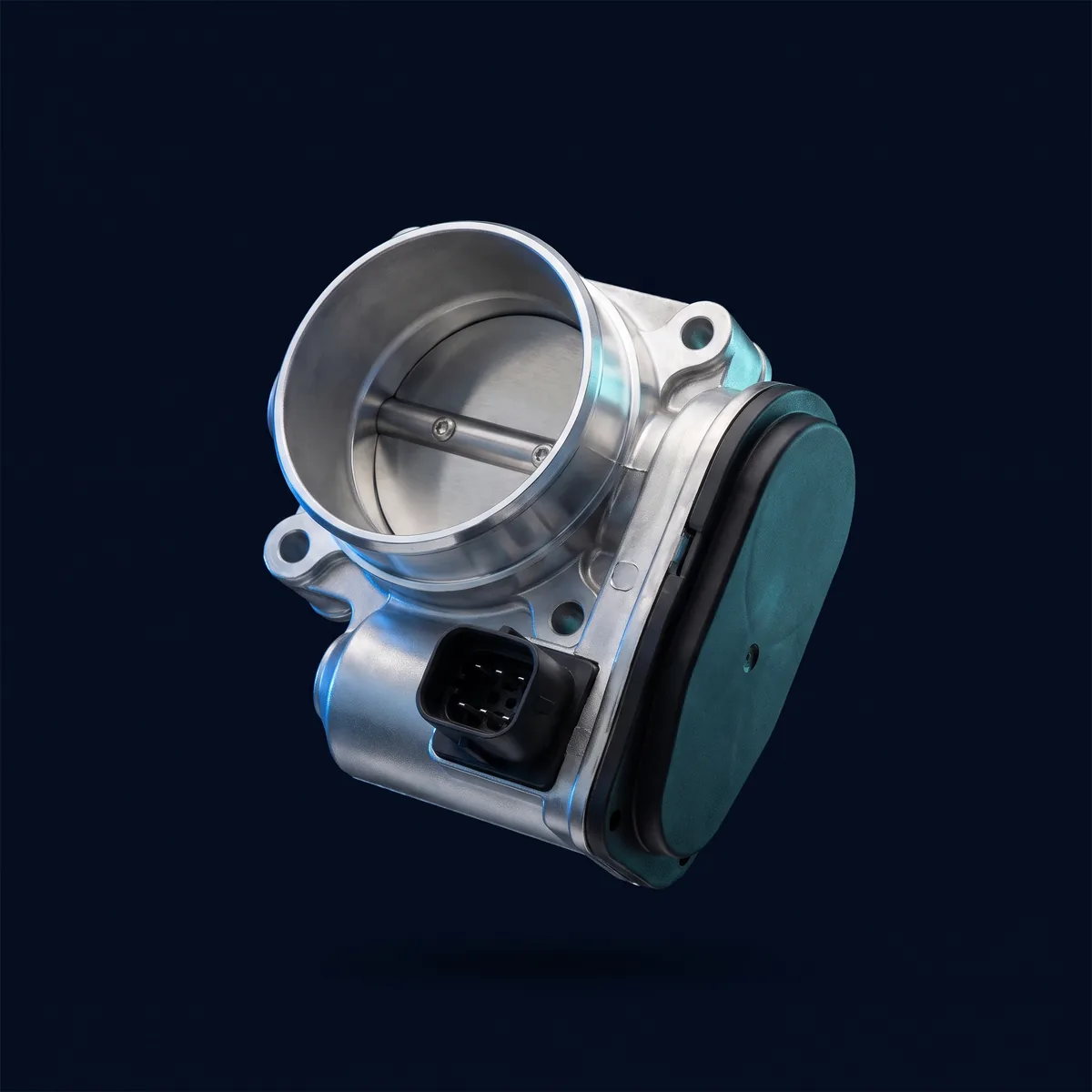

A. TESTE DO MANUAL DE INJEÇÃO ELETRÔNICA
Referência:
| Etapa | Teste / ferramenta | Ponto e condição | Resultado esperado | Interpretação |
|---|---|---|---|---|
| 2 | Alimentação do sensor; multímetro em tensão CC | Ignição ligada, conector do corpo de borboleta desconectado; medir entre os terminais 02 e 06 | 5,00 V ± 0,20 V | |
| 4 | Sinal TPS1; multímetro em tensão CC | Ignição ligada; medir entre os terminais 01 e 06, conforme condição documentada de pedal não acionado | 0,80 V ± 0,10 V | |
Pinagem documentada
Interpretação
Próximo passo
Realize primeiro estas duas medições e informe os resultados:
- Terminal 02–06: tensão de referência encontrada.
- Terminal 01–06: tensão do TPS1 com o pedal não acionado.
Com esses valores será possível diferenciar uma falha no sensor de uma falha de alimentação, massa ou chicote.
deu 5,02 V entre o 02 e o 06, mas no TPS1 deu 0,35 V com o pedal solto
🔧 DIAGNÓSTICO — SINAL TPS1 ABAIXO DO ESPECIFICADO
✅ RESUMO TÉCNICO
A alimentação do sensor está aprovada: foram medidos 5,02 V entre os terminais 02 e 06, dentro da especificação SIMPLO de 5,00 V ± 0,20 V.
1. RESULTADOS OBTIDOS
| Medição | Resultado | Especificação SIMPLO | Avaliação |
|---|---|---|---|
| Alimentação entre 02 e 06 | 5,02 V | 5,00 V ± 0,20 V | Aprovada |
| Sinal TPS1 entre 01 e 06 | 0,35 V | 0,80 V ± 0,10 V | Reprovada |
2. TESTES PRIORITÁRIOS
TPS1, massa e circuito de sinal
Pinagem documentada
3. CONCLUSÃO PROVISÓRIA
- A alimentação de 5 V está correta.
- O TPS1 está fora da especificação em repouso.
- Antes de substituir o corpo de borboleta, faça nesta ordem:
- repita o sinal entre 01–06 com o conector conectado;
- confirme a massa do terminal 06;
Referências SIMPLO: ·
